TENS y NMS evoStim T

evoStim® T es una unidad terapéutica (TENS) y de electroestimulación (NMS) mediante electrodos superficiales adhesivos.

Está destinada a un uso directo por parte del paciente. Sin embargo, también se presta para un uso profesional por parte de trabajadores sanitarios que se ocupan de fisioterapia y de reeducación.

La intensidad de la estimulación es regulable de manera independiente en los dos canales.

La ergonomía de la unidad evoStim® T se basa en la rotación del mando superior (para modificar la intensidad de estimulación o el valor de los diferentes parámetros) y en la presión del botón, integrado en la misma, para encender/apagar o pausar el aparato. El ajuste de la intensidad de estimulación o de cualquier otro parámetro debe ser habilitado antes tocando la zona correspondiente de la pantalla (pantalla táctil).

Destino de uso

La unidad evoStim® T está destinada a un uso directo por parte del paciente. Sin embargo, también se presta para un uso profesional por parte de trabajadores sanitarios que se ocupan de fisioterapia y de rehabilitación.

El TENS es utilizado, desde ya hace varias décadas, para tratar el dolor periférico de diferente naturaleza y localización: lumbalgia, cervicalgia, dolor articular por artritis o artrosis, ciática, dolores musculares, reumatismos, dolores post-traumáticos y post-quirúrgicos, distorsiones, tendinitis, neuralgias.

La NMS es útil para la prevención y el tratamiento localizado de la hipotrofia muscular.

60 programas para la estimulación transcutánea

Los 6 botones virtuales, en el lado inferior de la pantalla, permiten seleccionar rápidamente uno de los 4 modos operativos clásicos de la electroestimulación (CONSTANTE - BURST - MODULADA - MUSCULAR), o uno de los 2 objetivos terapéuticos de tratamiento (DOLOR AGUDO y DOLOR CRÓNICO).

A cada uno de los 6 botones virtuales de selección rápida se le asocia un programa "estándar", y el último programa utilizado es propuesto otra vez al volver a encender el aparato.

El uso simplificado, por parte del paciente, solamente requiere:

1. encender el aparato,

2. seleccionar uno de los 6 botones virtuales (solamente para la primera sesión),

3. ajustar la intensidad de estimulación en uno o ambos canales.

En cambio, el profesional podrá asociar a cada uno de los 6 botones virtuales un programa diferente (a elegir entre 10 por cada botón) y todos los parámetros pueden modificarse de manera permanente. Sin embargo, en cualquier momento es posible restablecer los parámetros de fábrica relativos a un programa, a un grupo de programas o a todos los programas.

Características técnicas:

• Alimentación: - Interna 4,5 V. con 3 pilas Alcalinas 1,5V AAA (LR03) (autonomía de unas 20 horas aproximadamente).

• Clase protección eléctrica – Alimentación interna según CEI 62-5 (IEC 60601-1 3ª edición)

• Corriente de salida: - Impulso rectangulares bifásicos con valor medio nulo máx. 99 mApp con carga normalizada de 1000ohm;

• Energía para par de impulsos: 2,5 mJ máx.

• Componente DC en salida: máx. 4 mVrms

• Conexiones con la parte colocada: 2 cables bipolares con terminación con enchufe de 2 mm protegido

• Parámetros terapéuticos ajustables:

- Intensidad – de 0 a 99 mA, en pasos de 1 mA.

- frecuencia - de 1 a 150 Hz. (±5% del F.E.)

- anchura de impulso - de 40 a 400 μs. (±5% del F.E.) en pasos de 10 μs

- tipo de impulso - BI-FÁSICO SIMÉTRICO o BI-FÁSICO ALTERNO

- tiempo de rampa del ciclo de estimulación - 0- 5 s.

- pico del ciclo de estimulación - de 1 a 60 s. (±1s.) en pasos de 1 s.

- reposo entre cada ciclo de estimulación - de 0 a 60 s. (±1s.) en pasos de 1 s.

- frecuencia durante reposo - de 0 a 10 Hz. (±1% del F.E.).

- tiempo sesión - de 5 a 90 min'. (±1min'.) o estimulación continua (C).

• Control circuitos electrodos: pone a cero la intensidad de estimulación si la conexión de los electrodos se interrumpe, o la adhesión de los electrodos con la piel es insuficiente.

• Susceptibilidad electromagnética: Conforme con la clase B según CISPR 11.

• Dimensiones - 73x147x25 mm. Peso: - Kg. 0,2 (incluye pilas).

• Ambiente de trabajo y conservación: Trabajo +5°C/+40°C (15% / 93% H.R.) - Conservación -25°C / 70°C - (93% H.R.)

• Marcado CE: Dispositivo de clase IIa según la norma 9 An, IX 93/42/CE - Marcado CE0051, expedida por IMQ, según An. II de la Directiva 93/42/CEE.

• Control de la calidad de la producción: En sistema ISO9001 - ISO13485 certificado.

• Registro en el Repertorio Dispositivos Médicos del Ministerio de Sanidad: Número progresivo atribuido 1643412, CND: Z120601

Dotación estándar

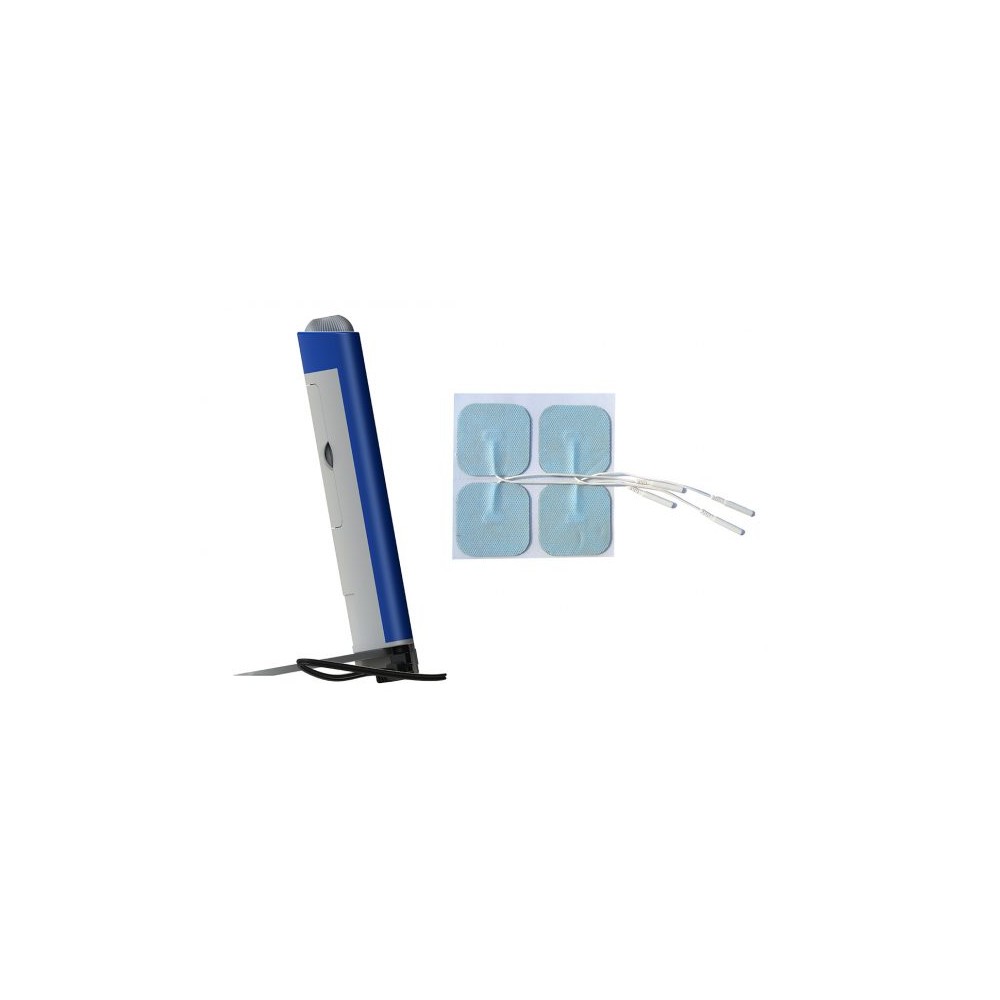

• 1 Unidad paciente evoStim® T

• 3 Pilas Alcalinas 1,5 V AAA (LR03)

• 1 llave de plástico para la apertura de la portezuela de las baterías

• 2 cable de conexión con la parte colocada

• 1 envase 4 electrodos adhesivos 50X50 mm.

• 1 Manual de uso

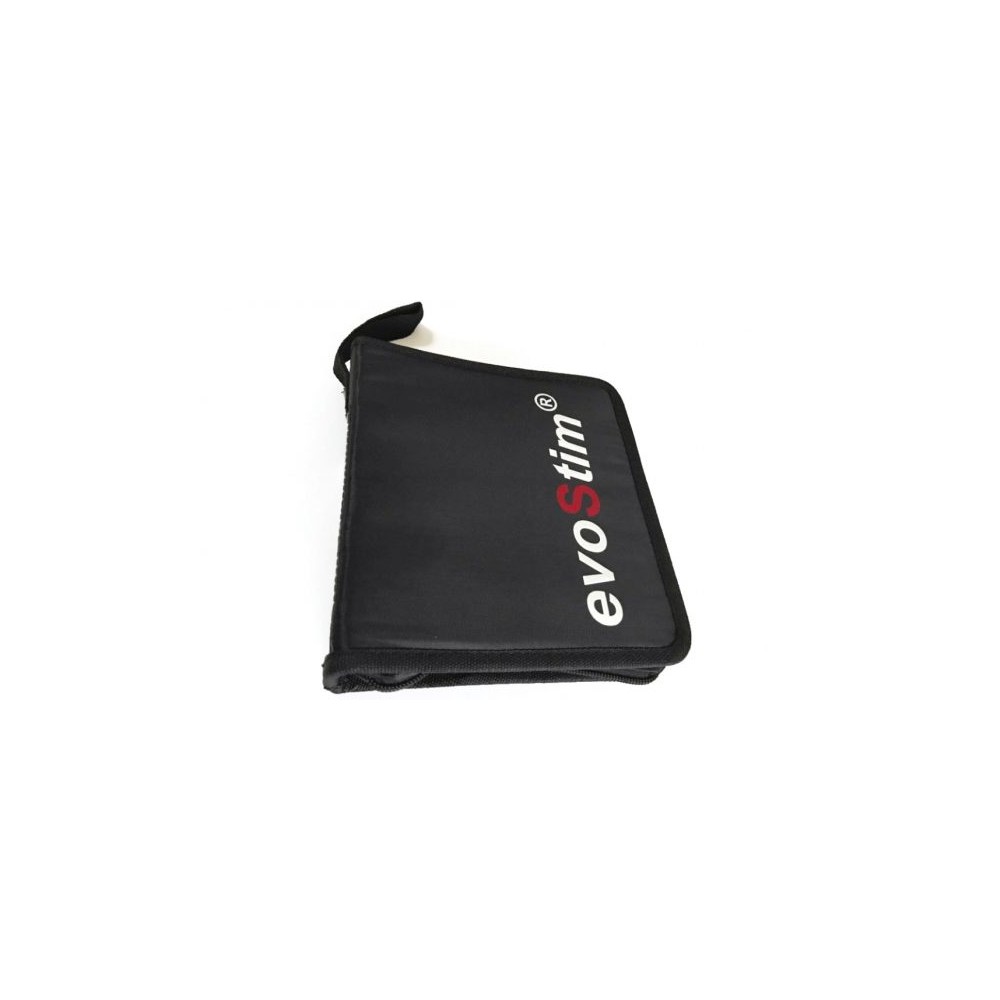

• 1 Bolsa acolchada con compartimentos

• 1 Pedestal para apoyo vertical del instrumento
